Valparaíso suma más de 42 cerros que caen abruptamente hacia el Pacífico, con pendientes que superan el 30% en sectores como Playa Ancha y cerro Alegre. Cada vez que se proyecta una edificación en esta geografía, el ensayo SPT se convierte en la primera radiografía real del subsuelo. A diferencia de otras ciudades donde la norma sísmica NCh 433.Of1996 Mod.2009 es la única preocupación, acá el verdadero desafío es la heterogeneidad: pasamos de roca granítica meteorizada a rellenos antrópicos de origen portuario en menos de 50 metros. En nuestra experiencia, los valores de N golpes en los primeros 6 metros suelen ser engañosamente altos por la compactación natural de las quebradas, pero bajo los 8 metros aparecen lentes de arena limosa que requieren una evaluación de potencial de licuefacción detallada con los datos del SPT. La altimetría de Valparaíso, que oscila entre el nivel del mar y los 550 msnm en La Cruz, obliga a que cada campaña de sondajes planifique accesos diferentes según la cota de trabajo.
En los cerros de Valparaíso, un rechazo temprano del SPT sin análisis de energía puede esconder una roca fracturada tan peligrosa como un suelo blando.
Alcance del trabajo
Trabajamos con equipos de penetración dinámica que registran la energía transferida mediante sensores calibrados, lo que permite corregir el valor N60 en tiempo real y ajustar los parámetros de diseño sísmico según la NCh 2369.Of2003 para estructuras industriales.
En los sectores bajos como el plan de Valparaíso, los suelos presentan intercalaciones de arenas de playa con fragmentos de conchuela y restos de antiguos naufragios, un material que en laboratorio muestra ángulos de fricción interna engañosamente altos pero que pierde resistencia drásticamente al saturarse. El ensayo SPT aquí se complementa con mediciones del nivel freático cada 2 metros para no subestimar la presión de poros durante un sismo importante.
Notas del área

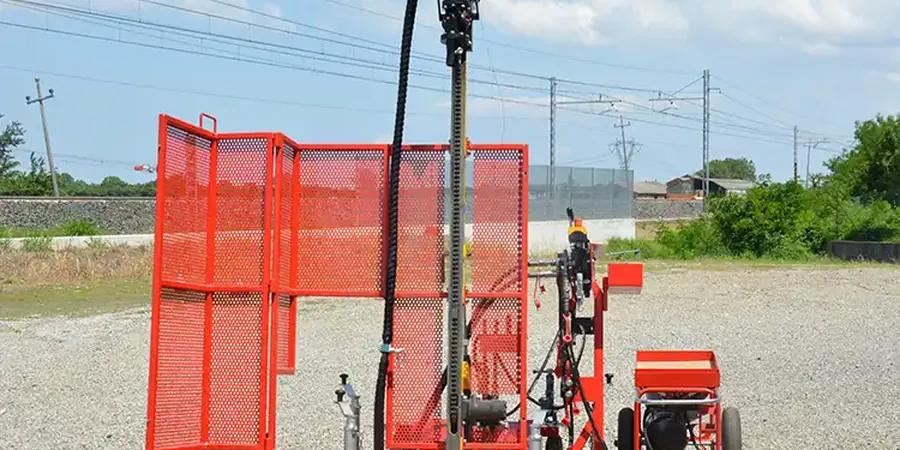

El equipo de penetración estándar que desplegamos en Valparaíso no es el mismo que usamos en el valle central. Acá la torre de perforación debe anclarse sobre plataformas reducidas, a veces en pasajes con menos de 2.5 metros de ancho en cerro Cordillera o cerro Florida. El riesgo más serio es la subestimación del potencial de colapso en rellenos no controlados. Los cerros de Valparaíso han crecido con autoconstrucción sobre terrazas artificiales donde el suelo fue depositado sin compactación mecánica; cuando el ensayo SPT arroja N60 inferiores a 4 en estos materiales, la combinación con una pendiente superior al 20% exige rediseñar el sistema de fundaciones o incluir mejoramiento de terreno. Otro factor crítico es la presencia de bolones erráticos de granodiorita dentro de la matriz de suelo residual. Si el sondaje golpea uno de estos fragmentos, el número de golpes se dispara artificialmente y puede llevar a sobredimensionar la capacidad de soporte. Nuestro protocolo en estos casos incluye repetir el ensayo SPT a 1.5 metros de distancia lateral para confirmar la homogeneidad del estrato.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh 1516: Standard Test Method for Standard Penetration Test (SPT) and Split-Barrel Sampling of Soils, NCh 1508: Geotecnia – Ensayo de penetración estándar, NCh 433.Of1996 Mod.2009: Diseño sísmico de edificios, NCh 2369.Of2003: Diseño sísmico de estructuras e instalaciones industriales, ISO 17025: Requisitos generales para la competencia de los laboratorios de ensayo y calibración
Servicios vinculados
Sondajes con registro SPT
Perforación con recuperación de muestras alteradas mediante cuchara partida cada metro. Incluye clasificación visual en terreno, registro del nivel freático y embalaje para laboratorio.
Correlaciones geotécnicas
Estimación de ángulo de fricción, densidad relativa y módulo de deformación a partir de N60 corregido. Aplicamos correlaciones de Hatanaka & Uchida para arenas y de Sowers para suelos finos.
Ensayos de laboratorio complementarios
Granulometría por tamizado, límites de Atterberg y contenido de humedad sobre las muestras extraídas del SPT, bajo acreditación ISO 17025.
Perfil de resistencia para diseño sísmico
Integración de los valores N60 en perfiles estratigráficos con clasificación sísmica del suelo según NCh 433, incluyendo el cálculo de la velocidad de onda de corte estimada.
Parámetros típicos
Consultas frecuentes
¿Qué profundidad mínima de ensayo SPT se recomienda para una vivienda en los cerros de Valparaíso?
Para viviendas de hasta 3 pisos en cerros de Valparaíso recomendamos sondajes de al menos 8 metros de profundidad o hasta encontrar el estrato rocoso competente. La NCh 433 requiere conocer el tipo de suelo hasta 30 metros para la clasificación sísmica, pero en laderas con roca aflorante a poca profundidad se puede justificar una profundidad menor con un informe geotécnico firmado por el ingeniero responsable.
¿Qué diferencia hay entre el valor N de campo y el N60 corregido?
El N de campo es el número crudo de golpes que cuenta el operador durante el ensayo. El N60 es ese mismo valor corregido al 60% de la energía teórica del martillo, considerando la energía realmente transferida (medida con sensores), la presión de confinamiento, la longitud de las barras y el diámetro de la perforación. En los suelos graníticos meteorizados de Valparaíso la corrección por energía puede modificar el N de campo en más de un 30%, lo que impacta directamente en la capacidad de soporte calculada.
¿Cuánto cuesta un ensayo SPT en Valparaíso y qué incluye el precio?
El rango de precio para un ensayo SPT en Valparaíso está entre $278.000 y $327.000 por metro lineal perforado, dependiendo de la accesibilidad del sitio y la profundidad requerida. Incluye la movilización del equipo de perforación, el muestreo cada metro con cuchara partida, el registro estratigráfico en terreno, el embalaje de muestras y el informe con los valores N60 corregidos y la clasificación visual de cada estrato.
¿En qué sectores de Valparaíso es más crítico hacer SPT por riesgo de licuefacción?
El plan de Valparaíso y los sectores ganados al mar, como el borde costero entre el muelle Barón y la avenida Errázuriz, son los más críticos. Allí los primeros 5 a 8 metros suelen ser arenas finas limosas saturadas con nivel freático alto. Los datos del ensayo SPT alimentan directamente la evaluación de potencial de licuefacción según el método simplificado de Seed & Idriss, que comparamos con la NCh 433 para verificar si se requiere mejoramiento de terreno antes de construir.
¿Se necesita permiso municipal para realizar sondajes SPT en la vía pública de Valparaíso?
Sí, cuando la perforación se realiza en calzada o vereda pública se requiere un permiso de rotura de pavimento otorgado por la Dirección de Obras Municipales de Valparaíso. Nuestro equipo gestiona este trámite como parte del servicio, incluyendo el plan de desvío peatonal mínimo y la reposición del pavimento según la ordenanza local vigente. En terrenos privados no se requiere permiso municipal, solo la autorización del propietario.
