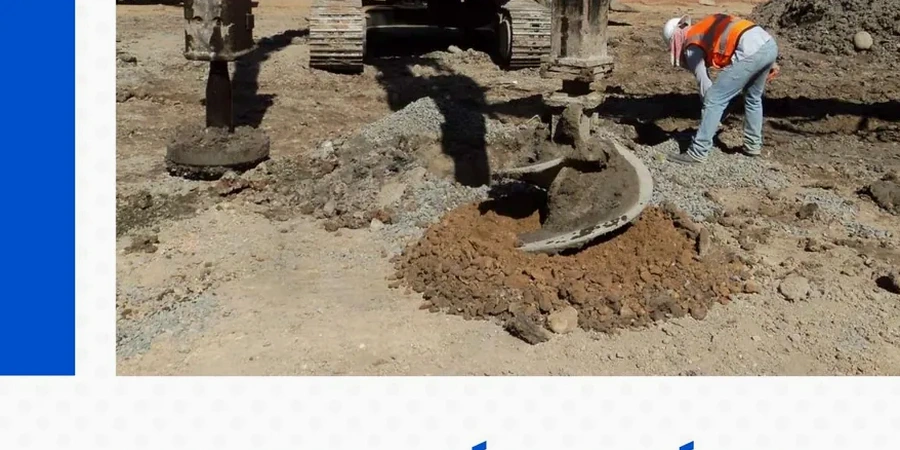

En las laderas de Valparaíso, donde el suelo residual granítico se mezcla con rellenos no controlados de décadas de urbanización espontánea, la solución de mejoramiento muchas veces no es tan obvia como en el llano. Lo que más vemos en esta zona son fundaciones que requieren un refuerzo masivo sin recurrir a pilotajes profundos que disparen los costos logísticos en calles angostas. Ahí entra el diseño de columnas de grava, una técnica que en nuestra experiencia resuelve de forma elegante la baja compacidad de los estratos superficiales. A diferencia de una compactación superficial, las columnas de grava atraviesan los primeros 4 a 8 metros de material suelto, densificando el terreno por desplazamiento y creando un drenaje vertical que en los inviernos lluviosos de la región desaloja el agua intersticial con rapidez. Para afinar el perfil de resistencia antes de ejecutar, siempre conviene cruzar la información con un ensayo de penetración SPT que valide la estratigrafía real bajo los cortes de la quebrada.
En suelos residuales de cerro, la columna de grava no solo densifica: funciona como dren vertical que estabiliza la presión de poros durante el invierno porteño.
Alcance del trabajo
Notas del área
Valparaíso es un anfiteatro natural abierto al Pacífico: en verano el sol reseca la costra superficial y en invierno las lluvias frontales saturan el maicillo en cuestión de horas. Ese contraste climático extremo es justamente lo que vuelve crítico un diseño de columnas de grava bien dimensionado. Si el sistema de drenaje interno de las columnas se subestima, el agua de infiltración que baja por los cerros genera presiones intersticiales que reducen la fricción efectiva del suelo, y en un sismo como el de 2010 —que en Valparaíso se sintió con intensidad VII en la escala de Mercalli— el talud reforzado puede fallar por licuefacción localizada. Hemos visto casos en Playa Ancha y en sectores altos de Placeres donde el desconfinamiento lateral de las columnas, por falta de un bulbo de confinamiento adecuado en el pie del talud, obligó a rediseñar la malla después de las primeras lluvias. Por eso en esta ciudad no basta con aplicar una fórmula genérica de Priebe: hay que iterar el factor de sustitución con ensayos de carga en sitio y verificar que el conjunto suelo-columna trabaje como un material compuesto incluso en la condición más desfavorable de saturación.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh 433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh 1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh 165 - Standard Test Method for Prebored Pressuremeter Testing in Soils, FHWA-NHI-10-024 - Design and Construction of Stone Columns Vol I, Eurocódigo 7 (EN 1997-1:2004) - Proyecto geotécnico
Servicios vinculados
Diseño geotécnico de malla y ejecución
Dimensionamos la geometría de la malla, el diámetro y la profundidad de las columnas de grava mediante métodos analíticos (Priebe) y modelos de elementos finitos. Entregamos especificaciones técnicas para la vibrosustitución y control de calidad en obra con medición de consumo de grava, amperaje y pruebas de carga estática.
Verificación post-mejoramiento y control de asentamientos
Ejecutamos ensayos de penetración dinámica (SPT post-tratamiento) y pruebas de carga sobre columna aislada para validar el módulo de deformación del conjunto suelo-grava. Instalamos placas de asentamiento y piezómetros para monitorear la consolidación acelerada por el efecto drenante de las columnas.
Parámetros típicos
Consultas frecuentes
¿En qué tipo de suelos de Valparaíso se recomienda el diseño de columnas de grava?
Se recomienda en suelos granulares sueltos como arenas limosas, maicillo con baja compacidad y rellenos antrópicos no controlados, típicos de laderas y quebradas rellenadas en Valparaíso. No es adecuado en arcillas puras muy blandas sin confinamiento lateral suficiente.
¿Cuánto cuesta un proyecto de diseño y ejecución de columnas de grava en Valparaíso?
Para un mejoramiento de suelo con columnas de grava en Valparaíso, los proyectos que manejamos suelen tener un presupuesto que va desde los $802.000 hasta los $2.188.000, dependiendo de la extensión del área a tratar, la profundidad de los estratos sueltos y el volumen de grava requerido. Cada presupuesto incluye la campaña de verificación post-ejecución.
¿Qué ventaja tiene la vibrosustitución con alimentación por fondo en los cerros de Valparaíso?
La alimentación por fondo evita el colapso de las paredes del agujero durante la instalación, algo crítico en los suelos residuales y rellenos heterogéneos de los cerros porteños. Además, permite un control más preciso del volumen de grava colocado en cada metro de columna.
