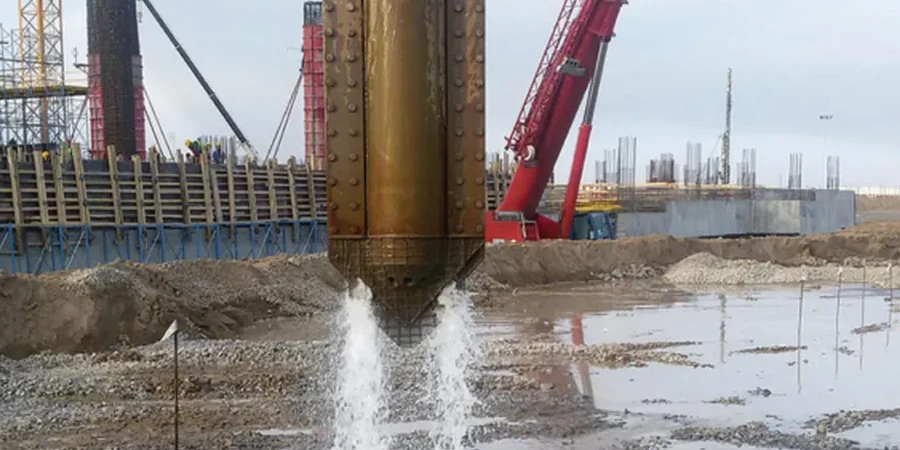

Con más de 296,000 habitantes asentados sobre 42 cerros que desafían la gravedad, Valparaíso presenta uno de los escenarios geotécnicos más complejos del litoral chileno. La combinación de depósitos eólicos, rellenos antrópicos no controlados y terrazas marinas sometidas a la amenaza sísmica de la zona de subducción hace indispensable un diseño de vibrocompactación riguroso. Esta técnica de mejoramiento masivo, ejecutada mediante vibradores de aguja de alta frecuencia, permite densificar arenas limosas y gravas areno-limosas hasta profundidades que superan los 15 metros, incrementando la resistencia a la penetración y mitigando el potencial de licuefacción en un puerto donde el terremoto de 2010 dejó lecciones imborrables. Un ensayo CPT pre y post tratamiento constituye la herramienta de control esencial para validar la homogeneidad alcanzada en el perfil de suelo.
La vibrocompactación transforma arenas sueltas costeras en un estrato competente con compacidades relativas superiores al 80%, esencial en la zona sísmica 3 de Valparaíso.
Alcance del trabajo
Notas del área
La interacción entre la humedad salina del Pacífico Sur y los suelos granulares de los cerros porteños crea condiciones de corrosividad que obligan a seleccionar aceros y componentes del vibrador con protección mejorada. El principal riesgo en un diseño de vibrocompactación mal calibrado en Valparaíso es la densificación heterogénea que deja lentes sueltos capaces de licuar durante un sismo de magnitud 8 o superior, escenario probable en la brecha sísmica del centro-norte. La subsidencia diferencial post-tratamiento también representa una amenaza en sectores con intercalaciones de limos orgánicos en los antiguos cauces que cruzan el plan de la ciudad. Un monitoreo de asentamientos superficiales mediante topografía de precisión durante las primeras semanas posteriores al tratamiento permite detectar zonas con respuesta anómala y aplicar pasadas de corrección antes de la construcción de las fundaciones definitivas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh1508:2014 - Geotecnia - Estudio de mecánica de suelos, NCh 165/D4254 - Índices de densidad máxima y mínima de suelos granulares, NCh 3402 - Ejecución e interpretación del ensayo de penetración de cono (CPT), NCh3171:2010 - Diseño estructural - Cargas de viento (complementaria)
Servicios vinculados
Estudio de tratabilidad y diseño de malla de compactación
Análisis granulométrico completo, determinación de la densidad máxima y mínima según NCh 165/D4254, y estimación de la compacidad relativa preexistente mediante correlaciones de CPT. Definición de la energía de compactación necesaria, el espaciamiento triangular de puntos y la secuencia de pasadas para alcanzar la densidad objetivo en todo el volumen de suelo comprometido por el bulbo de presiones de la futura estructura.
Control de calidad y verificación post-densificación
Ejecución de ensayos de penetración de cono (CPTu) cada 200 metros cuadrados antes y después del tratamiento, mapeo de la variación de la resistencia por punta y fricción lateral, y elaboración de perfiles de compacidad relativa que certifiquen la eliminación del potencial de licuefacción en los estratos tratados. Incluye informe con trazabilidad completa acorde a los estándares de la NCh1508.
Parámetros típicos
Consultas frecuentes
¿Qué rango de inversión se maneja para un diseño de vibrocompactación en Valparaíso?
Los honorarios por el diseño especializado y el control de calidad en obra oscilan entre $676.000 y $2.148.000, dependiendo del volumen de suelo a tratar, la profundidad de los estratos problemáticos y la cantidad de ensayos CPT de verificación requeridos. Un proyecto de mejoramiento masivo para un edificio de mediana altura suele ubicarse en la franja media de ese rango.
¿En qué se diferencia la vibrocompactación de una compactación dinámica convencional?
La vibrocompactación introduce un vibrador de aguja que densifica el suelo por oscilación lateral continua a alta frecuencia, resultando más efectiva en arenas limpias saturadas donde la compactación dinámica con maza puede generar excesos de presión de poros que ralentizan el proceso. En Valparaíso, con napas freáticas altas en el plan, la vibrocompactación permite un control más preciso de la energía aplicada sin riesgo de craterización excesiva ni proyecciones que afecten estructuras vecinas, aspecto crítico en la trama urbana densa de los cerros.
¿Cómo se verifica que el suelo realmente quedó compactado y sin riesgo de licuefacción?
Se ejecuta una campaña de ensayos CPT antes del tratamiento para establecer la línea base de resistencia y otra idéntica después de la vibrocompactación. La comparación de la resistencia por punta (qc) y la razón de fricción permite calcular la compacidad relativa alcanzada. Complementariamente, se aplican criterios de evaluación del potencial de licuefacción como el de Seed e Idriss, exigiendo compacidades relativas superiores al 75-80% para declarar mitigado el riesgo en la zona sísmica 3 que caracteriza a Valparaíso.
